آیا تا به حال با چکه کردن مداوم آب از زیر دستگاه یا تخلیه ناگهانی آب داغ پرفشار از پکیج خود روبه‌رو شده‌اید؟ قطعه‌ای که مسئول مستقیم این اتفاق است، شیر اطمینان پکیج (Safety Valve) یا در اصطلاح فنی «شیر ۳ بار» نام دارد. سیستم گرمایش شوفاژ یک مدار هیدرولیکی کاملاً بسته است که آب پیوسته در آن داغ شده و طبق قوانین ترمودینامیک، با افزایش دما حجم و فشار آن بالا میرود. از آنجا که لولههای مسی، مبدل حرارتی و اتصالات پکیج حداکثر توان تحمل فشاری تا حدود ۳.۵ بار را دارند، وجود یک سوپاپ اطمینان برای تخلیه فشارهای مازاد امری حیاتی است.
شیر اطمینان در واقع «چتر نجات و ضامن سلامت پکیج شما» است؛ اگر این شیر به موقع باز نشود، پکیج می‌تواند در اثر انفجار لوله‌ها یا سوراخ شدن مبدل، خسارات سنگین مالی و حتی سوختگی‌های شدید جانی به همراه داشته باشد. در این راهنمای جامع و مرجع از تهران سرویس آنلاین، به بررسی دقیق وظیفه شیر اطمینان، ساختار داخلی، تفاوت شیرهای برنجی و پلاستیکی، دلایل چکه کردن، نحوه تست و آموزش گام‌به‌گام تعویض آن در منزل می‌پردازیم.
برای دانلود فایل کامل راهنمای فنی شیر اطمینان ۳ بار پکیج (PDF) اینجا کلیک کنید.
اگر فرصت مطالعه کل مقاله را ندارید، با شنیدن پادکست آموزشی زیر در ۳ دقیقه با عملکرد و عیب‌یابی این قطعه آشنا شوید:
اگر از زیر پکیج آب جوش تخلیه میشود، فوراً به عقربه مانومتر فشار نگاه کنید؛ اگر عقربه به عدد ۳ یا بالاتر رسیده است، پکیج را خاموش کرده، شیر ورودی آب را ببندید و از طریق پیچ هواگیری یکی از رادیاتورها مقداری آب تخلیه کنید تا عقربه به ۱.۵ بار بازگردد. در صورتی که عقربه روی ۱.۵ است اما شیر اطمینان مدام چکه میکند، واشر یا فنر شیر معیوب شده و باید تعویض گردد.
برای مشاهده ویدئو آموزشی شیر اطمینان پکیج روی لینک زیر کلیک کنید.
https://aparat.com/v/yoo29ys
شیر اطمینان پکیج چیست؟ (ماهیت، مکانیزم و محدوده فشار مجاز)

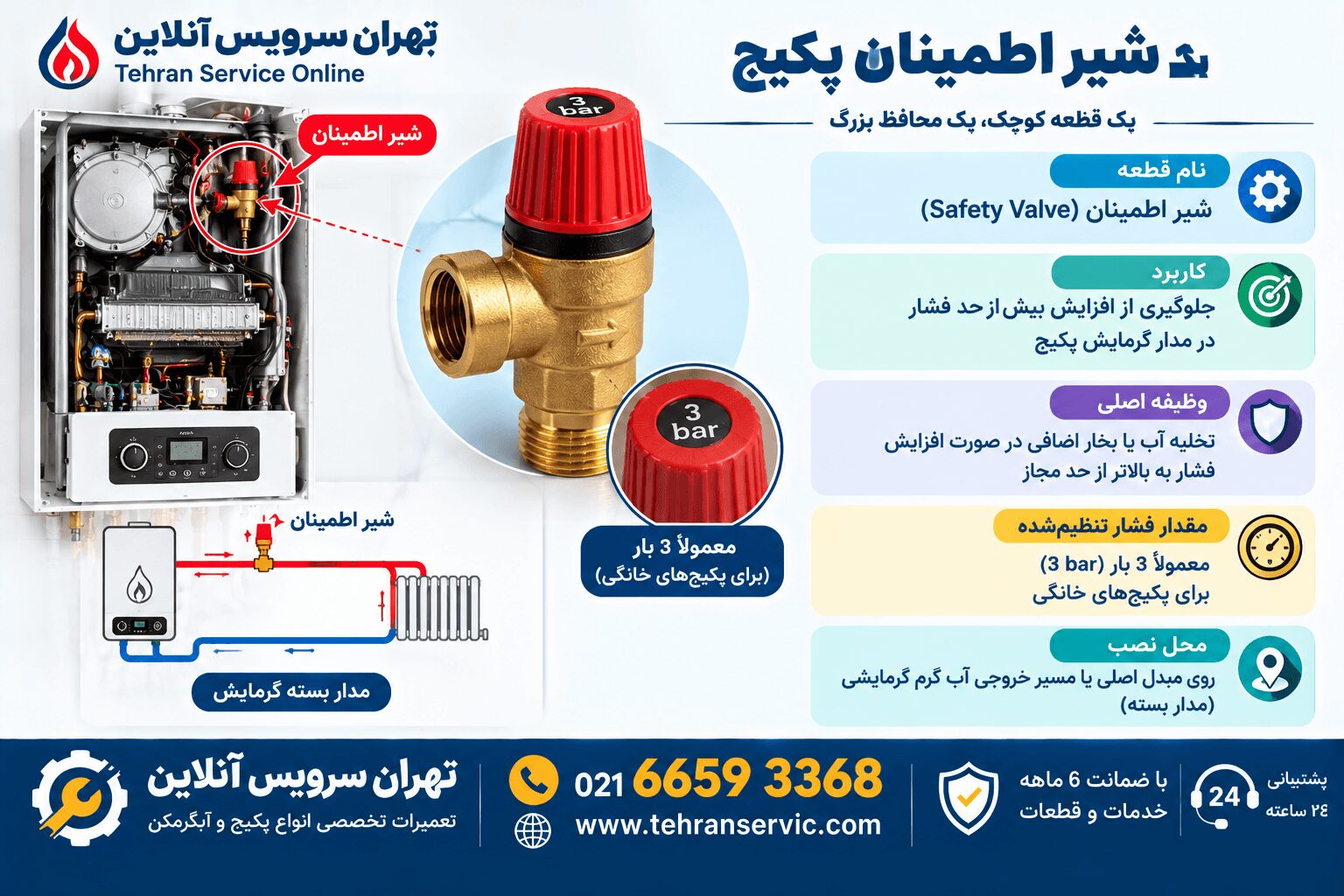

شیر اطمینان پکیج (که به شیر ۳ بار یا شیر تخلیه فشار نیز معروف است) یک شیر خودکار مکانیکی فنردار است که منحصراً برای کنترل و محدود کردن فشار سیال در سیستم‌های مداربسته هیدرولیکی طراحی شده است. کلیه قطعات داخلی پکیج (مبدل اصلی، پمپ سیرکولاتور، شیلنگ‌ها و رادیاتورها) توان تحمل حداکثر ۳.۵ بار فشار استاتیکی را دارند.
در حالت کارکرد عادی، فشار پکیج باید بین ۱ الی ۱.۵ بار تنظیم باشد. حال اگر به دلایلی نظیر خرابی منبع انبساط یا باز ماندن شیر پرکن، حجم آب یا انبساط گرمایی مدار از کنترل خارج شود، فشار آب شروع به صعود میکند. به محض اینکه عقربه مانومتر به مرز بحرانی ۳ بار (3bar) نزدیک شود، نیروی فشار آب بر نیروی فنر کالیبره‌شده داخلی شیر اطمینان غلبه کرده، دیافراگم لاستیکی به عقب رانده میشود و با باز شدن مجرا، مقداری از آب مدار به بیرون تخلیه می‌گردد تا فشار شکسته شده و دستگاه از خطر ترکیدگی نجات یابد.برای مطالعه مقاله روشن کردن پکیج اینجا کلیک کنید.
ساختار شیر اطمینان پکیج: کالبدشکافی اجزای داخلی
شیر اطمینان پکیج برخلاف ظاهر کوچکش، ساختاری مهندسی و بسیار حساس دارد که از ۴ بخش کلیدی تشکیل شده است:
انواع شیر اطمینان پکیج دیواری: مقایسه مدل‌ها و متریال ساخت
شیرهای اطمینان در صنعت تأسیسات به دسته‌های مختلفی تقسیم میشوند که کاربرد آن‌ها در سیستم‌های خانگی به شرح زیر است:
- ۱. شیر اطمینان حساس به فشار (Pressure Relief Valve – PRV): این مدل منحصراً در تمامی پکیج‌های دیواری نصب میشود و مکانیزم تحریک آن فقط «میزان فشار هیدرولیکی مدار» است که روی ۳ بار تنظیم شده است.
- ۲. شیر اطمینان حساس به دما و فشار (Temperature & Pressure – T&P): این شیرها علاوه بر فشار (معمولاً ۶ الی ۸ بار)، دارای یک غلاف ترموستاتیک هستند که اگر دمای آب به بالای ۹۵ درجه برسد نیز باز میشوند. این مدل‌ها مخصوص آبگرمکن‌های مخزنی و منابع کوئلی موتورخانه بوده و روی پکیج دیواری کاربرد ندارند.
- ۳. تفاوت از نظر جنس بدنه (برنجی در برابر پلاستیکی): در پکیج‌های قدیمی اغلب از شیر اطمینان برنجی رزوه‌ای (۱/۲ اینچ) استفاده می‌شد که مقاومت مکانیکی بالایی داشت؛ اما در پکیج‌های امروزی به دلیل سبک‌سازی و جلوگیری از رسوب‌گیری فلز به فلز، از شیر اطمینان پلاستیکی کامپوزیت (بدون رزوه و خاری/کلیپسی) استفاده میشود.برای مطالعه مقاله ارور E1 پکیج ایران رادیاتور اینجا کلیک کنید.
| مشخصه فنی / وضعیت | شرح عملکرد و جزئیات کاربردی در پکیج |
|---|---|
| وظیفه اصلی و عملکرد | تخلیه آب اضافی مدار گرمایش به محض عبور فشار از مرز ۳ بار و حفظ ایمنی مدار بسته در برابر ترکیدگی. |
| محل قرارگیری | زیر پکیج، روی بلوک هیدرولیکی رفت یا برگشت (نزدیک پمپ سیرکولاتور) با یک کلاهک چرخشی قرمز رنگ. |
| فشار کاری استاندارد | فشار باز شدن دقیق: ۲.۷ الی ۳ بار؛ فشار بسته شدن مجدد: ۲ الی ۲.۲ بار. |
| شایع‌ترین علامت خرابی | چکه کردن مداوم آب از خروجی شیر حتی زمانی که گیج فشار روی ۱.۵ بار ثابت است (خرابی لاستیک سیت). |
| مهم‌ترین علت‌های آسیب | نفوذ رسوبات آب، خرابی منبع انبساط، شوک حرارتی، ضربات چکش آب، و اشتباه در باز کردن دستی شیر. |
| توصیه مهندسی تعمیر | به دلیل ارزان بودن قطعه و حساسیت فوقالعاده بالا، در صورت چکه آب، تعویض کامل شیر اطمینان توصیه میشود. |
محل قرارگیری شیر اطمینان پکیج کجاست؟
برای پیدا کردن شیر اطمینان در انواع پکیج دیواری (ایران رادیاتور، بوتان، ایساتیس و…) کافیست زیر دستگاه را نگاه کنید:
- در اکثر پکیج‌ها (مانند مدل‌های دو مبدل)، شیر اطمینان بر روی بلوک برگشت (زیر هوزینگ پمپ سیرکولاتور) و بین لوله برگشت رادیاتور و آب سرد ورودی نصب شده است.
- در برخی مدل‌های دیگر، این شیر بر روی بلوک رفت مدار شوفاژ قرار گرفته است.
- نشانه ظاهری: این شیر دارای یک مجرای بدون رزوه یا شیلنگ تخلیه به سمت پایین است و بر روی سر آن، یک کلاهک چرخشی پلاستیکی به رنگ قرمز تعبیه شده که کلمه 3bar روی آن حک شده است.برای مطالعه مقاله ریست کردن پکیج وستن اینجا کلیک کنید.
علائم خرابی شیر اطمینان پکیج دیواری
جالب است بدانید برای شیر اطمینان هیچ سنسور الکتریکی یا کد خطای مستقیمی در پکیج تعریف نشده است؛ با این حال، بروز علائم زیر گواهی بر خرابی یا عمل کردن این قطعه است:
- چکه کردن قطره‌قطره آب از زیر پکیج: رایج‌ترین علامت خرابی؛ حتی با اینکه فشار دستگاه روی ۱ یا ۱.۵ بار نرمال است، خروجی شیر اطمینان نشتی دارد.
- افت مکرر فشار بار دستگاه: به دلیل نشتی پنهان شیر اطمینان، آب سیستم کم شده و عقربه بار به زیر ۰.۵ میافتد و پکیج خاموش میشود.
- تخلیه شدید و فواره‌ای آب جوش: در صورتی که فشار دستگاه از ۳ بار فراتر رود، شیر باز شده و آب را با شتاب تخلیه میکند (در این حالت شیر سالم است، اما علت بالا رفتن فشار پکیج باید عیب‌یابی شود).
- بالا رفتن فشار به بالای ۳ بار و باز نشدن شیر: خطرناک‌ترین حالت خرابی! شیر رسوب گرفته و قفل شده است و اگر سریعاً دستگاه خاموش نشود، مبدل خواهد ترکید.برای مطالعه مقاله ارور AF پکیج ایران رادیاتور اینجا کلیک کنید.
دلایل خرابی شیر اطمینان پکیج چیست؟
عوامل متعددی می‌توانند سلامت مکانیکی شیر ۳ بار را به خطر بیندازند:
تعمیر شیر اطمینان پکیج دیواری: آیا شستشو در دیسکلر کارساز است؟
از نظر تئوری، اگر نشتی شیر اطمینان فقط ناشی از نشستن یک ذره آشغال یا گچ زیر دیافراگم باشد، میتوان شیر را باز کرد، فنر و واشر آن را تمیز نمود، در مایع رسوب‌زدا (دیسکلر) شستشو داد و مجدداً بست.
اما از دیدگاه تجربی و استانداردهای ایمنی تهران سرویس آنلاین:
شیر اطمینان قطعه‌ای بسیار ارزان‌قیمت اما فوقالعاده حساس برای حفظ ایمنی جان و مال شماست. فنر یا واشری که یک‌بار تغییر شکل داده یا رسوب گرفته باشد، دیگر کالیبراسیون دقیق ۳ بار را نخواهد داشت. باز نشدن این شیر در زمان خطر می‌تواند خسارتی چند ده میلیون تومانی به پکیج وارد کند؛ بنابراین تعویض کامل شیر اطمینان با یک قطعه نو، عاقلانه‌ترین و ایمن‌ترین تصمیم است.
برای مطالعه ارور e99 پکیج ایران رادیاتور اینجا کلیک کنید.
آموزش گام‌به‌گام تعویض شیر اطمینان پکیج در منزل
اگر دست به آچار هستید و می‌خواهید خودتان شیر اطمینان را تعویض کنید، این ۵ مرحله را به دقت پیاده‌سازی فرمایید:
راهنمای خرید شیر اطمینان اورجینال برای انواع پکیج دیواری
هنگام خرید شیر ۳ بار، توجه داشته باشید که این قطعه در دو نوع رزوه‌ای ۱/۲ اینچ (برای پکیج‌های نسل قبل) و اورینگی خاری/فیتینگی (برای اکثر پکیج‌های جدید بوتان و ایران رادیاتور) تولید میشود. استفاده از شیرهای بی‌کیفیت بازار باعث میشود فنر در فشارهای پایین‌تر (مثلاً ۲ بار) عمل کرده و خانه را آب بردارد!
جهت استعلام قیمت، مشاوره و خرید قطعات اصلی با هولوگرام معتبر شرکتی، می‌توانید مشخصات پکیج خود را برای انبار مرکزی تهران سرویس آنلاین ارسال فرمایید تا قطعه با پیک در تهران (کمتر از ۱ ساعت) و با تیپاکس به سراسر کشور ارسال گردد.
برای مطالعه مقاله ارور E50 پکیج ایران رادیاتور اینجا کلیک کنید.
📌 شناسنامه فنی و جدول آموزشی خلاصه شیر اطمینان پکیج (شیر ۳ بار)
| عنوان مشخصه | توضیحات فنی، کاربرد و نکات کلیدی |
|---|---|
| 🏷️ نام قطعه و عناوین رایج | شیر اطمینان پکیج (Safety Valve)، شیر ۳ بار (3bar Valve)، شیر تخلیه فشار اضطراری |
| 🛡️ وظیفه اصلی و کاربرد | تخلیه خودکار آب یا بخار اضافی برای جلوگیری از افزایش خطرناک فشار هیدرولیکی و ممانعت از ترکیدگی مبدل و لوله‌ها |
| 🎯 مقدار فشار کالیبره‌شده | دقیقاً ۳ بار (3 bar / 0.3 MPa) در تمامی پکیج‌های دیواری خانگی |
| 📍 محل دقیق قرارگیری | زیر پکیج، روی بلوک هیدرولیکی برگشت (پشت یا زیر هوزینگ پمپ سیرکولاتور) یا بلوک رفت مدار گرمایش |
| ⏱️ زمان و شرایط عملکرد | به محض عبور عقربه مانومتر از مرز ۲.۷ الی ۳ بار، فنر داخلی فشرده شده و مسیر تخلیه باز میشود. |
| 🔍 مهم‌ترین علل باز شدن شیر | ۱. خرابی، سوراخ شدن یا تخلیه باد منبع انبساط ۲. باز ماندن یا خرابی شیر پرکن پکیج ۳. جوش آوردن آب و اورهیت ناشی از رسوب شدید مبدل اصلی |
| ⚠️ علائم خرابی خودِ شیر | چکه کردن مداوم آب حتی در فشار نرمال (۱.۵ بار)، گیر کردن و باز نشدن در فشار بالای ۳ بار، افت مداوم بار دستگاه |
| 🔧 آیا قابل تعمیر است؟ | معمولاً خیر؛ به دلیل تغییر حالت فنر یا دفرمه شدن واشر لاستیکی، تعویض کامل قطعه با نمونه نو توصیه اکید میشود. |
| 🧱 جنس بدنه و نوع اتصال | جنس برنجی یا پلاستیک کامپوزیت تقویت‌شده؛ نوع اتصال رزوه‌ای (۱/۲ اینچ) یا خاری / کلیپسی (بدون رزوه) |
| 🧪 روش تست سلامت مکانیکی | چرخاندن دستی کلاهک قرمز (جهت تست باز شدن مجرا) یا بالا بردن آزمایشی فشار مدار به بالای ۳ بار توسط تلمبه تست |
| ⏳ طول عمر مفید و سرویس | بین ۵ الی ۱۰ سال (بسته به سختی آب منطقه)؛ نیازمند بررسی عدم نشتی در هر بار سرویس سالیانه |
| 📑 نماد فنی در نقشه‌ها | با کد اختصاری “SV” یا نماد شماتیک Safety Valve در دیاگرام‌های هیدرولیکی |
| 🚨 هشدار حیاتی نصب | خروجی شیر اطمینان هرگز و تحت هیچ شرایطی نباید کور یا مسدود شود! این خروجی باید با یک شیلنگ به ظرف تخلیه یا فاضلاب هدایت گردد. |
