پرشر سوئیچ هوا (Air Pressure Switch) که در میان تکنسینها به عنوان «کلید ایمنی فشار دود» یا «دیدهبان احتراق» شناخته میشود، حیاتیترین قطعه ایمنی در تمامی پکیجهای دیواری فندار است. این قطعه الکترومکانیکی تضمین میکند که گازهای فوقالعاده سمی و مرگبار حاصل از احتراق (بهویژه مونوکسید کربن CO) پیش از روشن شدن مشعل و حین کارکرد آن، به صورت کامل و ۱۰۰٪ تضمینی از مسیر دودکش به فضای باز هدایت میشوند. اگر پرشر سوئیچ هوا کوچکترین اختلالی در مکش یا خروج دود حس کند، در کسری از ثانیه فرمان قطع گاز را صادر کرده و پکیج را به حالت خاموشی اضطراری میبرد.
شاید برای شما هم پیش آمده باشد که فن دستگاه مدام بچرخد اما جرقهزن عمل نکند یا پکیج با کدهای خطای مربوط به فن (نظیر ارور ۴۰ ۶۰ ۸۰ در ایران رادیاتور یا ارورهای F5 و E05 در سایر برندها) متوقف شود؛ متهم ردیف اول این سناریو، پرشر سوئیچ هواست. در این راهنمای مرجع از تهران سرویس آنلاین، وظیفه پرشر هوا، مکانیزم کنترل ۲ مرحلهای توسط برد، مفهوم پاسکال، نحوه صحیح اتصال شیلنگهای مکش و دهش و آموزش تست و عیبیابی تجربی و اهمی را به طور کامل تشریح کردهایم..برای دانلود فایل پرشر سوییچ هوا اینجا کلیک کنید.
برخی افراد سودجو یا ناآگاه برای رفع ارور پکیج، سیمهای پرشر سوئیچ هوا را مستقیماً به هم وصل (جمپر) میکنند. این اقدام فوقالعاده خطرناک، سیستم ایمنی تخلیه دود را به طور کامل از مدار خارج میکند و در صورت انسداد دودکش یا خرابی فن، باعث پخش گاز بیرنگ و بیبوی مونوکسید کربن در فضای بسته خانه و مرگ خاموش ساکنان خواهد شد!
برای دانلود فایل کامل راهنمای فنی پرشر سوئیچ هوای پکیج (PDF) اینجا کلیک کنید.
❓ پرشر سوئیچ هوا پکیج چیست و دقیقاً چه کاری انجام میدهد؟

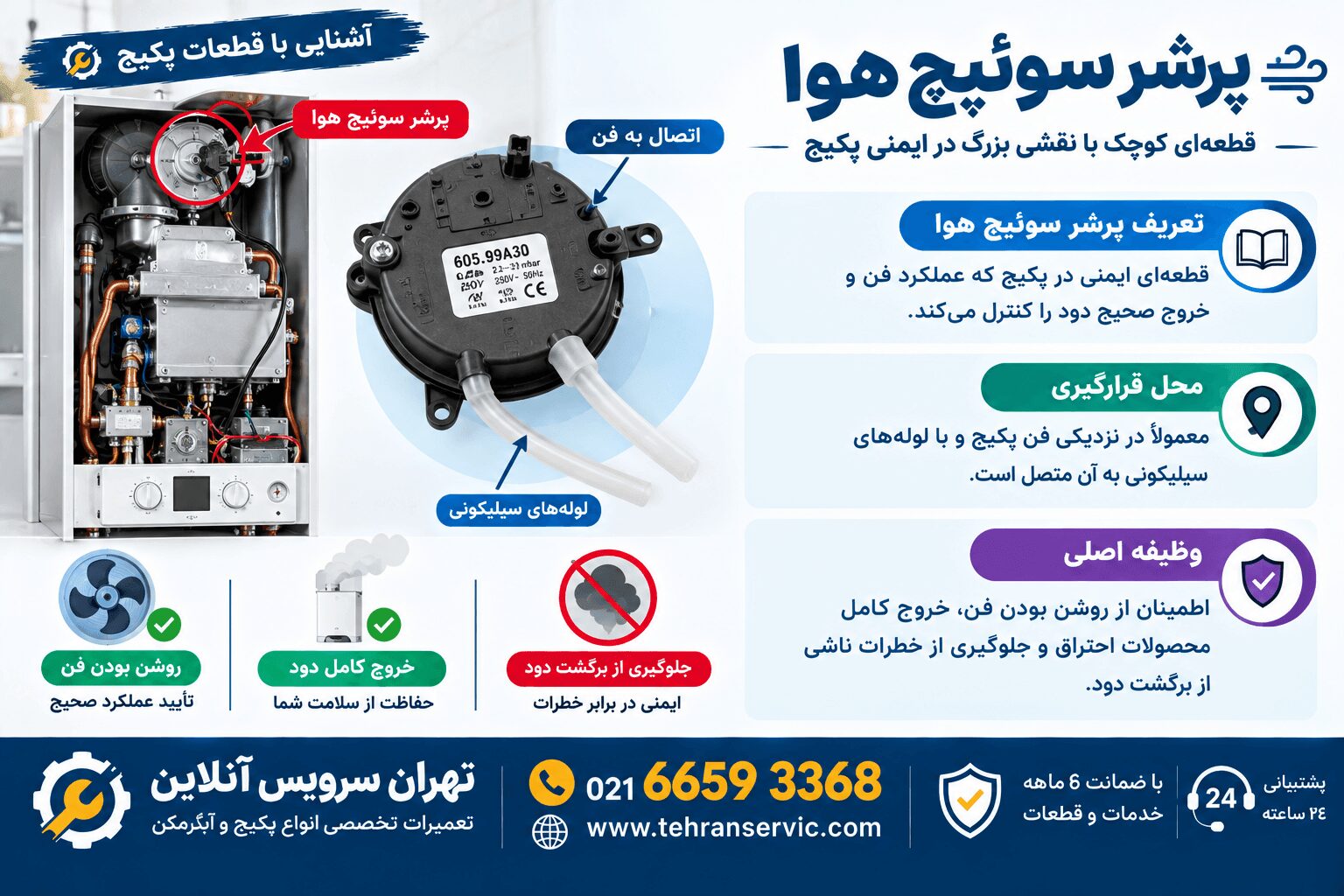

برای اینکه بدانید پرشر سوئیچ هوا (Air Pressure Switch) چیست، آن را مانند یک «سنسور ناظر و چراغ سبز احتراق» تصور کنید. پکیجهای دیواری مدرن از نوع فندار و محفظه احتراق بسته هستند؛ یعنی هوای تازه را از بیرون میمکند و دود داغ حاصل از سوختن گاز را با قدرتِ فن به بیرون پرتاب میکنند. در این میان، گاز مونوکسید کربن تولیدشده بیرنگ، بیبو و فوقالعاده کشنده است.
اگر فن دستگاه بسوزد، دودکش مسدود شود، یا پروانه فن گریپاج کند و همزمان مشعل روشن شود، خانه در کمتر از چند دقیقه به یک اتاق گاز مرگبار تبدیل میشود یا گاز داخل دستگاه محبوس شده و پکیج منفجر خواهد شد!
اینجاست که پرشر سوئیچ هوا وارد عمل میشود. این قطعه، یک کلید ایمنی حساس به اختلاف فشار هوا است که به عنوان ضامن احتراق عمل میکند؛ یعنی تا زمانی که پرشر هوا با دریافت مکش باد مطمئن نشود که «فن واقعاً با دور مناسب میچرخد» و «راه خروج دود کاملاً باز است»، به برد کنترل اجازه نمیدهد گاز را باز کرده و جرقه بزند!
تأیید خروج دود ⬅️ فشرده شدن دیافراگم پرشر ⬅️ بسته شدن کلید برق ⬅️ صدور مجوز روشن شدن شعله به برد.
اگر هر عاملی (از خرابی فن گرفته تا گرفتگی دودکش و پارگی شیلنگ) این زنجیره را قطع کند، پرشر سوئیچ فرمان ایست صادر کرده و پکیج حتی یک ثانیه هم روشن نخواهد شد.برای مطالعه مقاله ارور E91 پکیج ایران رادیاتور اینجا کلیک کنید.
🔍 اجزای داخلی پرشر سوئیچ هوا؛ درون این قطعه چه میگذرد؟
پرشر سوئیچ هوا برخلاف ظاهر سادهاش، یک سیستم مکانیکی-الکتریکی بسیار ظریف و آببندیشده (پلمپ) است که از ۴ بخش اصلی تشکیل شده است:
⚙️ ۴ وظیفه حیاتی پرشر سوئیچ هوا در پکیج دیواری
اگر بخواهیم به زبان فنی اما کاملاً ساده بگوییم «کار پرشر هوا چیه؟»، این قطعه ۴ وظیفه اصلی زیر را لحظهبهلحظه انجام میدهد:
۱. راستیآزمایی چرخش واقعی فن:
برد فقط دستور روشن شدن را به فن میدهد، اما برد چشم ندارد که ببیند آیا پروانه فن واقعاً چرخید یا سیمپیچ فن سوخته است! پرشر هوا با اندازهگیری باد ایجادشده، به برد اطمینان میدهد که فن واقعاً در حال دوران است.
برای مطالعه مقاله آشنایی با مبدل پکیج اینجا کلیک کنید.
۲. اطمینان از باز بودن کامل مسیر دودکش:
اگر پرندهای در دودکش لانه بگذارد یا کلاهک مسدود باشد، فن نمیتواند دود را به بیرون فوت کند و فشار منفی افت میکند. پرشر هوا این پسزدگی دود را در ثانیه حس کرده و سریعاً مشعل را خاموش میکند.
۳. جلوگیری از انباشت گاز و انفجار مشعل:
اگر فن کار نکند و گاز در محفظه احتراق باز شود، جرقهزن باعث انفجار ناگهانی محفظه میشود. پرشر سوئیچ مانع از باز شدن بوبینهای شیر گاز تا قبل از تخلیه کامل محفظه میشود.
۴. تأمین اکسیژن تازه جهت احتراق سالم:
سوختن گاز نیازمند اکسیژن پیوسته است. با تایید پرشر هوا، فرآیند مکش هوای تازه از لوله دوجداره دودکش تضمین شده و شعله با راندمان بالا و رنگ آبی میسوزد.
📋 شناسنامه فنی پرشر سوئیچ هوا در یک نگاه
| مشخصه فنی | شرح عملکرد و اهمیت در پکیج دیواری |
|---|---|
| تعریف و ماهیت قطعه | یک کلید ایمنی تفاضلی فشار (Differential Pressure Switch) با دیافراگم سیلیکونی حساس و میکروسوئیچ الکتریکی دقیق. |
| محل قرارگیری در پکیج | در بالاترین بخش پکیج (در محفظه بسته احتراق بالای هود)، درست در مجاورت فن و لولههای دودکش. |
| وظیفه اصلی و حیاتی | تایید صحت کارکرد مکانیکی فن، مکش کامل دود، باز بودن مجرای دودکش و جلوگیری از بازگشت محصولات سمی به محیط مسکونی. |
| ارتباط با برد اصلی | کنترل ۲ مرحلهای توسط میکروپروسسور؛ بررسی باز بودن مدار قبل از استارت و بررسی بسته شدن پلاتین پس از دور گرفتن فن. |
| شایعترین علائم خرابی | روشن ماندن یکسره فن بدون جرقهزنی مشعل، روشن نشدن کامل دستگاه، خاموشی ناگهانی شعله پس از چند ثانیه، نمایش ارورهای فن. |
| دلایل رایج اختلال | تجمع قطرات آب میعان در شیلنگ، ذوبشدگی ونتوری فن، لانهگذاری پرندگان در دودکش، چسبیدن پلاتین پرشر، یا خرابی رله فن برد. |
| راهکار نهایی و استاندارد | خشکسازی شیلنگها، تست سلامت فن و تعویض پرشر سوئیچ با قطعه فابریک مطابق با پاسکال (Pa) دقیق دستگاه. |
⚙️ نحوه عملکرد هوشمند: برد پکیج چگونه پرشر سوئیچ هوا را کنترل میکند؟
شاید تعجب کنید اما پرشر هوا در دو مرحله متوالی و حیاتی توسط چیپست برد پایش میشود؛ اگر دستگاه در هر یک از این دو مرحله تست ناموفق باشد، فرآیند احتراق فوراً متوقف میگردد:
🔄 رمزگشایی پورتهای مکش و دهش (L و H / P1 و P2)
پرشر سوئیچهای هوا معمولاً دارای یک یا دو خروجی شیلنگخور هستند که با حروف اختصاری یا علائم ریاضی نشانهگذاری شدهاند. اتصال برعکس شیلنگها مانع تحریک دیافراگم شده و باعث میشود فن یکسره کار کند اما شعله روشن نشود:
پورت مکش / منفی (Suction / Negative):
- علامت روی بدنه: علامت منفی (-) یا حرف L یا P2
- نحوه اتصال: باید به خروجی دارای مکش ونتوری (قسمت باریک شیپوری فن) وصل شود.
پورت دهش / مثبت (Pressure / Positive):
- علامت روی بدنه: علامت مثبت (+) یا حرف H یا P1
- نحوه اتصال: به محفظه دارای فشار مثبت هود یا بخش دهش متصل میگردد (در مدلهای تکشیلنگ آزاد است).
🎯 راز پاسکال (Pa) پرشر سوئیچ؛ چرا تعویض خودسرانه مشکل را حل نمیکند؟
بسیاری از مشتریان پس از تعویض پرشر سوئیچ هوا، متوجه میشوند پکیج همچنان ارور میدهد! علت چیست؟ تفاوت در میزان پاسکال (Pa) تحریک پرشر!
هر پکیج با توجه به قدرت فن، قطر پروانه و طول مجاز دودکش، نیازمند پرشر با آستانه تحریک متفاوتی است. برای مثال:
• پرشرهای ۳۵ تا ۴۵ پاسکال بسیار نرم هستند و با کمترین دبی باز میشوند.
• پرشرهای ۷۰ تا ۱۱۰ پاسکال فنهای پرقدرتتر را میطلبند.
اگر روی پکیجی که نیازمند پرشر ۴۰ پاسکال است، پرشر ۹۰ پاسکال نصب کنید، مکش فن توان حرکت دادن دیافراگم سفت آن را ندارد و پکیج هرگز روشن نخواهد شد. برای رفع این چالش، باید از قطعه فابریک همان برند یا پرشر سوئیچهای استاندارد با رنج منطبق استفاده کرد.برای مطالعه مقاله ارورهای پکیج وایلانت اینجا کلیک کنید
🔍 آموزش ۲ روش تخصصی تست سلامت پرشر سوئیچ هوا
روش اول: تست علمی با مولتیمتر (تست بیزر و مقاومت)
- پکیج را از برق جدا کرده و فیشهای پرشر سوئیچ را آزاد کنید.
- مولتیمتر را روی حالت بیزر (تست بوق) یا اهم قرار دهید.
- پروبها را به دو پایه میکروسوئیچ متصل کنید؛ در حالت عادی نباید هیچ بوقی شنیده شود (مدار باز).
- یک شیلنگ تمیز به پورت مکش متصل کرده و به آرامی با دهان بمکید (یا در پورت دهش فوت ملایم کنید)؛ صدای «تیک» دیافراگم شنیده شده و باید صدای ممتد بوق مولتیمتر به صدا درآید.
- اگر بدون مکش بوق زد یا با مکش کنتاکت وصل نشد، پرشر سوئیچ قطعاً سوخته و معیوب است.
برای مطالعه مقاله پکیج فن دار بهتر است یا پکیج بدون فن اینجا کلیک کنید.
روش دوم: تشخیص تجربی تکنسین از روی رفتار دستگاه
• نشانه ۲: به محض زدن پکیج به برق یا تقاضای آب، فن اصلاً استارت نمیزند و فوراً کد ارور صادر میشود (پلاتین پرشر چسبیده است).
• نشانه ۳: فن روشن میشود، مشعل چند ثانیه کوتاه روشن میشود اما با لرزش شعله فوراً خاموش میگردد (نوسان دیافراگم پرشر).
⚠️ ۴ عاملی که مانع از کارکرد پرشر سوئیچ نو میشوند
اگر پرشر نو انداختهاید اما خطا پاک نمیشود، عیب را در این ۴ بخش جستجو کنید:
