سنسور حد پکیج یا ترموستات پکیج

سنسور حد پکیج یا ترموستات پکیج (limit switch) در سیستم‌های گرمایشی مانند پکیج دیواری، قطعات و سنسورهای متعددی برای کنترل دما، فشار و ایمنی دستگاه به کار می‌روند. یکی از مهم‌ترین این قطعات، سنسور حد پکیج یا ترموستات حد (Limit Sensor) است که وظیفه‌ اصلی آن، جلوگیری از افزایش بیش از حد دما در مبدل حرارتی است. سنسور حد نقش حیاتی در محافظت از دستگاه در برابر آسیب‌های احتمالی ناشی از افزایش دمای غیرعادی (جلوگیری از ذوب شدن یا ترکیدن مبدل) ایفا می‌کند.
در این مقاله قصد داریم به طور کامل با عملکرد سنسور حد پکیج، محل نصب آن، دلایل خرابی، علائم بروز مشکل و نحوه تست و تعویض آن آشنا شویم. اگر با ارورهای پکیج مواجه شده‌اید یا به دنبال راهنمایی برای عیب‌یابی این سنسور هستید، مطالعه این مطلب می‌تواند اطلاعات دقیقی در اختیارتان قرار دهد.
در ادامه مقالات آشنایی با قطعات پکیج، به قسمت سنسور حد پکیج و یا همان ترموستات حد رسیده‌ایم و قصد داریم نحوه عملکرد و وظایف این قطعه ایمنی را برای شما عزیزان به طور تخصصی مورد بررسی قرار دهیم.

شما عزیزان می‌توانید سوالات خود را در بخش کامنت همین مقاله با کارشناسان تهران سرویس آنلاین در میان بگذارید.

برای دانلود فایل PDF سنسور حد پکیج اینجا کلیک کنید.

اگر پکیج دیواری شما با مشکل مواجه شده است، دیگر نگران انجام تعمیرات آن نباشید. مجموعه تهران سرویس آنلاین با بیش از ۱۰ سال سابقه در تعمیر پکیج در کنار شما عزیزان خواهد بود تا مشکل پکیج شما را برطرف نماید.
در صورت نیاز به تعمیرکار پکیج می‌توانید با یکی از شعب تهران سرویس آنلاین تماس حاصل کرده و درخواست خود را ثبت نمایید. تکنسین‌های این مجموعه در کمتر از یک ساعت در محل شما حاضر شده و نسبت به رفع مشکلات پکیج شما عزیزان اقدام خواهند کرد.
برای مطالعه مقاله پمپ پکیج اینجا کلیک کنید.

ترموستات حد یا سنسور حد در حقیقت یک قطعه حفاظتی حساس به دما است که از افزایش بیش از حد دمای پکیج و آسیب به مبدل اصلی جلوگیری به عمل می‌آورد. همانطور که می‌دانید، افزایش شدید دما باعث صدمه زدن به لوله‌ها و اتصالات پکیج می‌شود؛ ترموستات وظیفه دارد تا در صورتی که دمای آب درون مبدل به ۱۰۲ الی ۱۰۵ درجه سانتی‌گراد رسید، با قطع کردن جریان الکتریکی متصل به شیر گاز، عملکرد مشعل پکیج را به طور کامل متوقف نماید.
هنگامی که ترموستات حد عمل می‌کند، فرمان قطع به برد صادر شده و پکیج شما فوراً خاموش و به حالت ارور (مانند ارور ۸۰ در ایران رادیاتور آنالوگ یا ارور E81 در مدل‌های دیجیتال) در خواهد آمد. این ارور به عنوان یک هشدار ایمنی جدی برای مصرف‌کننده پکیج محسوب می‌شود.

ترموستات حد زمانی وارد عمل خواهد شد که سنسورهای دماسنج معمولی (NTC) خراب شده باشند و نتوانند افزایش دما را به برد گزارش کنند. از زمان عملکرد ترموستات حد پکیج تا زمانی که دمای آب پکیج به میزان مشخصی کاهش نیابد، پکیج به دلایل ایمنی روشن نخواهد شد. پس از کاهش دما، پکیج نیاز به ریست دستی دارد تا مجدداً راه‌اندازی شود. به خاطر داشته باشید عمل کردن سنسور حد بیانگر وجود یک نقص فنی جدی (مانند رسوب‌گرفتگی مبدل یا خرابی پمپ) در پکیج شما است و باید سریعاً پکیج را خاموش کرده و با تعمیرکار تهران سرویس آنلاین تماس حاصل فرمایید. یکی از بهترین روش‌های پیشگیری از جوش آوردن پکیج، انجام منظم سرویس پکیج به صورت سالانه است.

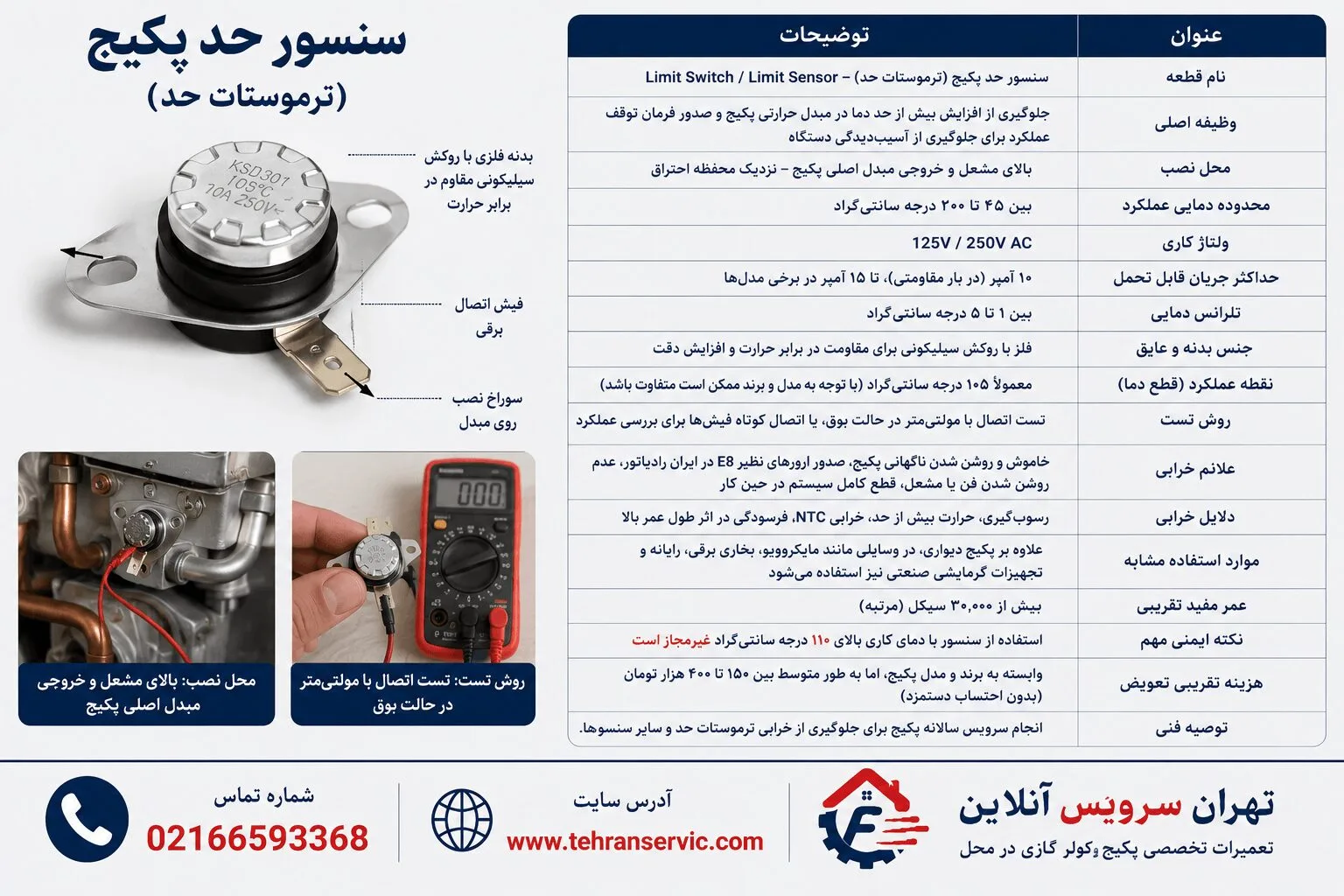

در جدول زیر، مشخصات فنی، علائم خرابی، دلایل نقص فنی و روش‌های تست سنسور حد پکیج به طور کامل خلاصه شده است:

ترموستات حد یک قطعه ایمنی مکانیکی و به عنوان حسگر اورلود حرارتی فعالیت می‌کند. در ساختار داخلی ترموستات حد از یک فلز دو تیکه (بیمتال) با ضریب انبساط مشخص استفاده شده است. این فلز حساس به دما، به محض رسیدن دمای لوله رفت مبدل به حد بحرانی (بازه ۱۰۲ تا ۱۰۵ درجه سانتی‌گراد)، به دلیل تفاوت در ضریب انبساط خم شده و کنتاکت داخلی کلید را باز می‌کند که منجر به قطع فوری جریان برق شیر کنترل گاز و خاموش شدن مشعل می‌شود. برای ممانعت از آسیب فیزیکی و رطوبت به ترموستات، روی بدنه فلزی آن را با یک لایه روکش عایق سیلیکونی می‌پوشانند.

سنسور حد به صورت سطحی (کلیپسی یا جداری) بر روی لوله مسی خروجی آبگرم از مبدل اصلی و درست در بالاترین قسمت کلاهک تعدیل و محفظه احتراق پکیج دیواری نصب می‌شود تا بتواند به سرعت حرارت مبدل را پایش کند. این قطعه به عنوان سوپاپ اطمینان برقی عمل می‌کند؛ یعنی اگر سنسورهای دماسنج معمولی (NTC) دمای آب را اشتباه تشخیص دهند و یا پمپ پکیج بسوزد و آب در مدار گردش نکند، سنسور حد وارد مدار شده و پکیج را خاموش می‌کند.
به خاطر داشته باشید، در هنگام عمل کردن ترموستات حد، پکیج را مجدداً به صورت مکرر روشن نکنید و حتماً با تکنسین‌های تهران سرویس آنلاین تماس بگیرید.
خرابی ترموستات پکیج یکی از عوامل بروز ارور E8 پکیج ایران رادیاتور است.

نحوه تست ترموستات حد پکیج دیواری:

برای بررسی سالم بودن ترموستات حد در پکیج دیواری، می‌توان زمانی که پکیج روشن است و شیر آب گرم باز می‌باشد، فیش‌های متصل به ترموستات حد را با پیچ‌گوشتی به طور موقت به یکدیگر اتصال کوتاه کرد. اگر ارور برطرف شد و پکیج روشن گردید، به این معناست که خود ترموستات حد خراب است و باید تعویض شود. همچنین در زمانی که پکیج در حالت عادی کار می‌کند، اگر یکی از فیش‌های متصل به ترموستات حد را جدا کنید، پکیج باید فوراً خاموش شده و ارور صادر کند.

روش دقیق‌تر برای تست ترموستات حد استفاده از دستگاه مولتی‌متر است. برای این کار، سلکتور مولتی‌متر را روی حالت تست دیود (بوق) قرار داده و پروب‌های مولتی‌متر را به دو سر پایه ترموستات حد متصل می‌کنیم. در دمای عادی، باید صدای بوق ممتد شنیده شود که نشان‌دهنده بسته بودن مدار (NC) است. سپس ترموستات حد را از پکیج باز کرده و بدنه فلزی آن را با فندک به‌آرامی حرارت غیرمستقیم می‌دهیم؛ پس از داغ شدن سنسور، صدای بوق مولتی‌متر باید قطع شود. پس از خنک شدن مجدد سنسور، مدار دوباره باید بسته شده و صدای بوق شنیده شود. نکته مهم این است که استفاده از ترموستات حد با دمای قطع بالاتر از ۱۱۰ درجه سانتی‌گراد در پکیج‌های دیواری غیرمجاز و بسیار خطرناک است.

از آنجایی که ترموستات حد در مواقع حساس دستور خاموش شدن پکیج را صادر می‌کند، خرابی و بروز هرگونه نقص در این قطعه ایمنی مشکلات بسیاری را در نحوه عملکرد دستگاه به وجود می‌آورد. ما در این بخش شایع‌ترین نشانه‌های خرابی ترموستات حد پکیج را بیان می‌کنیم تا در هنگام بروز نقص به راحتی نسبت به تعویض آن اقدام نمایید.
یکی از رایج‌ترین نشانه‌های وجود نقص در ترموستات حد پکیج، خاموش و روشن شدن مکرر دستگاه به صورت خود به خودی در فواصل زمانی کوتاه است که این اتفاق در صورت عدم کارکرد کلید ایمنی بسیار خطرناک بوده و می‌تواند منجر به آسیب شدید به مبدل اصلی شود.
از دیگر نشانه‌ها می‌توان به موارد زیر اشاره کرد:
۱. عدم برقراری جریان برق در ترموستات (قطع کامل مدار).
۲. پکیج پس از روشن شدن مشعل فوراً خاموش می‌شود و بالا رفتن دما را نشان می‌دهد.
۳. پکیج ارورهای دمایی مربوط به جوش آوردن صادر می‌کند (مانند ارور ۸۰ ایران رادیاتور).
۴. مشعل اصلاً روشن نمی‌شود در حالی که پمپ و فن پکیج در حال کار کردن هستند.
۵. ترموستات تنظیمات برنامه‌ریزی شده برد را مدام ریست می‌کند.
برای مطالعه مقاله فلوسوئیچ پکیج اینجا کلیک کنید.

نکته مهم: در هنگام تعویض و نصب سنسور حد پکیج جدید، حتماً از ژل سیلیکونی حرارتی در محل اتصال سنسور به لوله مسی استفاده کنید. این ژل رسانایی گرمایی را افزایش داده و دقت سنسور حد در تشخیص دمای واقعی مبدل را به حداکثر می‌رساند.
برای مطالعه مقاله ریست کردن پکیج شاپه اینجا کلیک کنید.
