مانومتر پکیج چیست؟ علائم خرابی، تنظیم فشار و نحوه تعویض

مانومتر پکیج یا همان فشارسنج یکی از قطعات کلیدی و بسیار کاربردی در پکیج‌های دیواری است که وظیفه نمایش لحظه‌ای میزان فشار آب داخل مدار گرمایشی را بر عهده دارد. در ادامه معرفی قطعات پکیج و آشنایی با وظایف هریک از آن‌ها، به قطعه‌ای رسیده‌ایم که برای مصرف‌کنندگان عزیز آشنایی بیشتری نسبت به سایر قطعات پکیج دارد؛ این قطعه چیزی نیست جز مانومتر پکیج که از آن با عنوان گیج فشار یا درجه پکیج نیز یاد می‌شود.

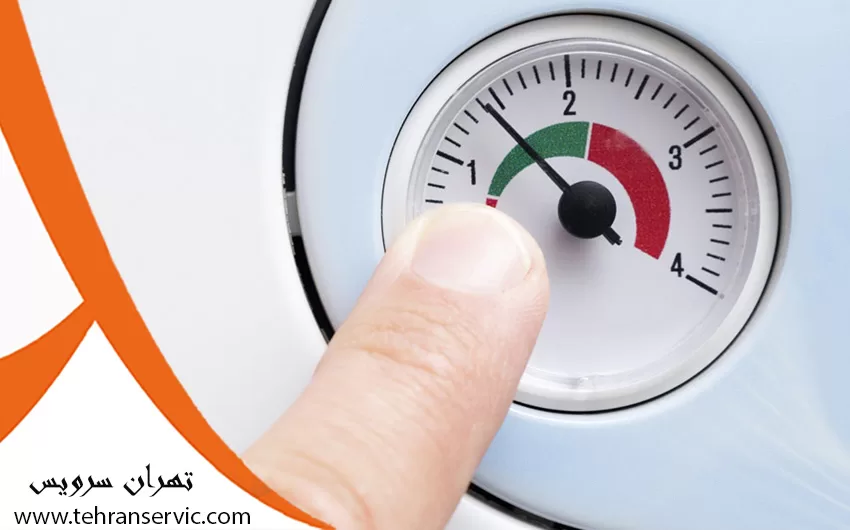

مانومتر در پکیج‌های قدیمی و آنالوگ به صورت قطعه‌ای عقربه‌ای (همانند ساعت) بین ۰ الی ۴ بار درجه‌بندی شده است. از مانومتر می‌توان به بروز مشکل در پکیج دیواری پی برد؛ چرا که با بروز کوچک‌ترین اختلال فنی در پکیج، شاهد افزایش یا کاهش بیش از حد فشار بار دستگاه روی صفحه گیج خواهیم بود.
در ادامه این مقاله با ما همراه باشید تا به شما عزیزان درباره این قطعه حیاتی پکیج، علت‌های خرابی و روش‌های عیب‌یابی آن توضیحات تخصصی ارائه دهیم. شما می‌توانید سوالات خود درباره مانومتر پکیج را از طریق تماس تلفنی یا گذاشتن کامنت در انتهای همین مقاله با کارشناسان ما در میان بگذارید.

اگر زمان کافی برای مطالعه مقاله زیر ندارید با گوش فرا دادن به ویس زیر در کوتاه ترین بازه زمانی به مقاله مسلط شوید:

برای دانلود فایل PDF مانومتر پکیج اینجا کلیک کنید.

بر اساس استانداردهای فنی، آب درون مدار گرمایش پکیج باید به یک میزان مشخص و استاندارد باشد؛ بیشتر یا کمتر بودن حجم آب در سیکل گرمایشی پکیج باعث بروز اختلالات شدید و خاموش شدن پکیج خواهد شد. برای تنظیم و پایش این مقدار فشار آب، از مانومتر استفاده می‌شود.
در حقیقت مانومتر (گیج فشار) قطعه‌ای مکانیکی یا دیجیتالی است که فشار آب سیستم را نشان می‌دهد. در مدل‌های آنالوگ، عقربه‌ای بین اعداد ۰ تا ۴ بار حرکت می‌کند. در حالت عادی و استاندارد، فشار آب درون مدار پکیج باید بین ۱ الی ۱.۵ بار تنظیم شده باشد (در برخی مدل‌ها تا ۲ بار نیز مجاز است). نمایش اعدادی کمتر از ۰.۵ بار یا بیشتر از ۲.۵ بار روی مانومتر، خبر از بروز نقص فنی در پکیج دارد که باید به سرعت مورد بررسی قرار گیرد.
برای مطالعه مقاله آموزش لوله کشی پکیج اینجا کلیک کنید.

۱. مانومتر عقربه‌ای (آنالوگ):

مانومتر عقربه‌ای رایج‌ترین نوع فشارسنج در بازار لوازم خانگی ایران است که در اکثر پکیج‌های نسل قدیم و آنالوگ (مانند پکیج‌های بوتان اپتیما، کالدا ونزیا و سری M ایران رادیاتور) استفاده می‌شود. این قطعه ساختاری کاملاً مکانیکی دارد و فشار سیستم را به وسیله یک عقربه فیزیکی روی صفحه‌ای مدرج نشان می‌دهد. از مزایای مانومتر عقربه‌ای می‌توان به ساختار با دوام، قیمت ارزان‌تر و تعمیر و تعویض بسیار آسان‌تر آن اشاره کرد.

۲. مانومتر دیجیتال (سنسور فشار بار):

در پکیج‌های مدرن و دیجیتال (مانند پکیج‌های سری L ایران رادیاتور یا مدل‌های دیجیتال بوتان)، مانومتر عقربه‌ای فیزیکی حذف شده یا به زیر پکیج انتقال یافته است و فشار سیستم به صورت عددی بر روی نمایشگر LCD اصلی دستگاه نشان داده می‌شود. این مانومترها به سنسور فشار آب (ترانسدیوسر) متصل هستند که اطلاعات دقیق فشار مدار را مستقیماً به برد الکترونیکی گزارش می‌دهد. دقت مانومترهای دیجیتال فوق‌العاده بالا است اما در برابر نوسانات برقی حساس‌تر هستند.

در جدول زیر، تمامی دلایل بالا رفتن یا پایین آمدن فشار بار مانومتر به صورت کاملاً خلاصه و ریسپانسیو آورده شده است:

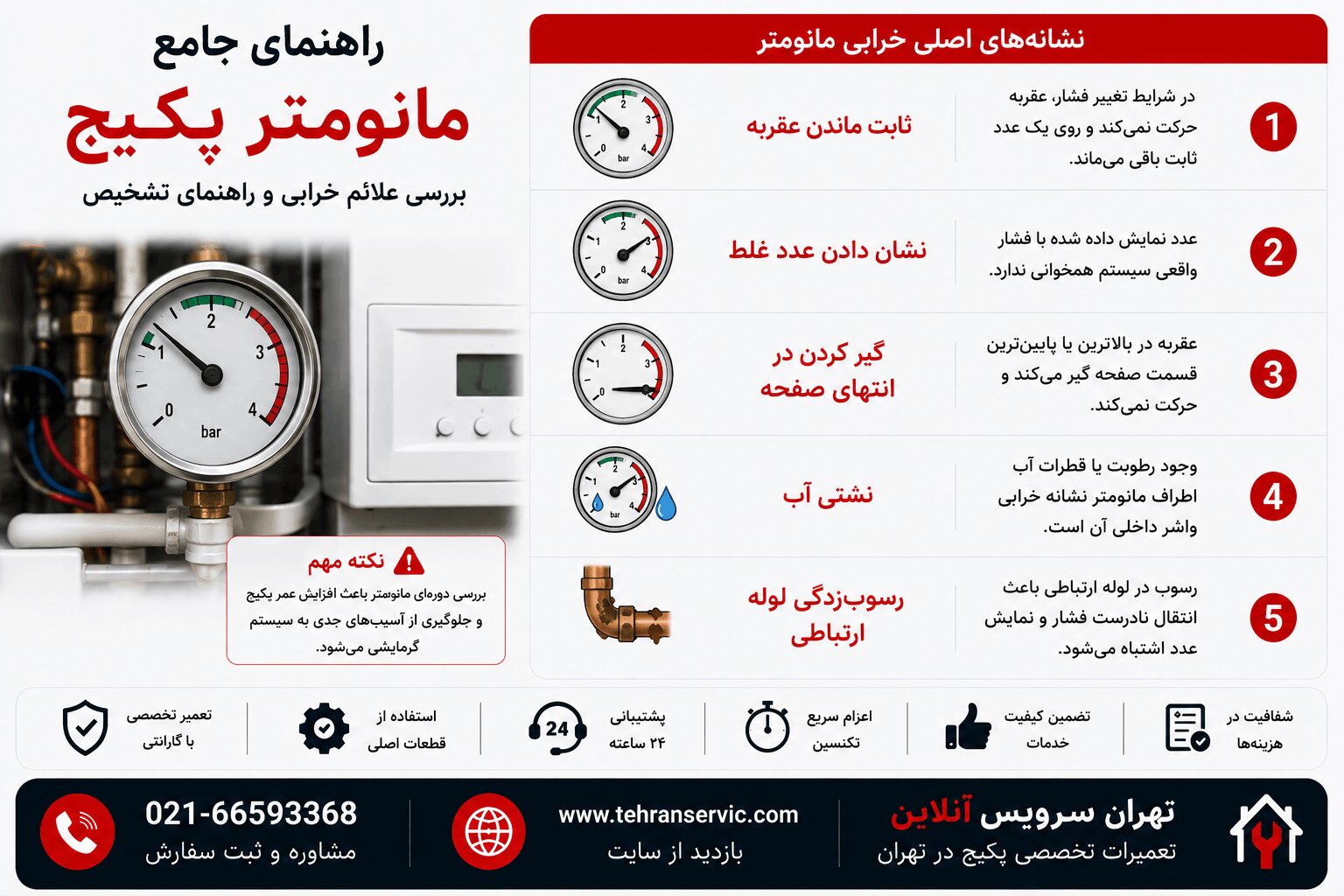

باید توجه داشته باشید که نوسان فشار آب مدار گرمایش مربوط به قطعات دیگر پکیج است؛ اما اگر **خودِ مانومتر پکیج خراب شده باشد و فشار را اشتباه نشان دهد یا عقربه آن روی یک عدد قفل شده باشد**، دلایل اصلی آن به شرح زیر است:
۱. تجمع رسوب و املاح در لوله مویی مانومتر: از آنجا که آب ورودی به مانومتر از یک لوله مسی بسیار ظریف (لوله مویی) عبور می‌کند، املاح آب به مرور زمان این مسیر را مسدود می‌کنند و عقربه مانومتر دیگر تغییرات فشار را نشان نمی‌دهد.
۲. سوراخ شدن یا تغییر شکل لوله بوردون داخلی: ساختار داخلی مانومتر آنالوگ بر اساس یک لوله آلیاژی هلالی شکل به نام لوله بوردون کار می‌کند. در اثر ضربه یا نوسان شدید فشار، این لوله دچار شکستگی، سوراخ شدن یا دفرمه شدن فیزیکی می‌شود که مانع حرکت عقربه می‌گردد.
۳. عدم سرویس به موقع پکیج: عدم شستشوی سالانه مدار و عدم جرم‌گیری، رسوبات سنگین را به داخل سوکت اتصال مانومتر هدایت کرده و سنسور را از کار می‌اندازد. تنها راهکار پیشگیری از خرابی مانومتر، انجام منظم سرویس پکیج به صورت سالانه است.

چگونه فشار پکیج را افزایش دهیم؟

اگر عقربه مانومتر عددی کمتر از ۱ بار را نشان می‌دهد، پکیج روشن نخواهد شد. برای بالا بردن فشار مراحل زیر را طی کنید:
۱. پکیج را خاموش کرده و اجازه دهید دستگاه کاملاً خنک شود.
۲. شیر پرکن مشکی یا آبی رنگ کوچک تعبیه شده در بخش زیرین پکیج را پیدا کنید.
۳. شیر پرکن را به آرامی در جهت خلاف عقربه‌های ساعت (چپ‌گرد) باز کنید. در این حالت صدای ورود آب را خواهید شنید.
۴. همزمان عقربه مانومتر پکیج را بررسی کنید. به محض اینکه عقربه روی عدد **۱.۵ بار** رسید، شیر پرکن را در جهت عقربه‌های ساعت بچرخانید و کاملاً سفت ببندید.
۵. پکیج را مجدداً روشن کنید.

چگونه فشار پکیج را کاهش دهیم؟

اگر فشار بار پکیج بالای ۲ بار رفته است و نگران فعال شدن شیر اطمینان هستید، فشار بار را به شکل زیر پایین بیاورید:
۱. شیر ورودی آب سرد پکیج را کاملاً ببندید.
۲. یکی از رادیاتورها (ترجیحاً رادیاتور حمام یا حوله خشک کن) را انتخاب کنید.
۳. آچار هواگیری رادیاتور را روی پیچ انتهایی قرار داده و باز کنید تا مقداری آب و هوا خارج شود.
۴. همزمان مانومتر را چک کنید. به محض رسیدن فشار به عدد **۱.۲ الی ۱.۵ بار**، پیچ هواگیری رادیاتور را سفت ببندید.
۵. شیر آب سرد پکیج را مجدداً باز کنید.

هنگام خرید مانومتر پکیج، اولین نکته‌ای که باید به آن توجه کنید تطابق مدل گیج با برند پکیج شما است. مانومترهای پکیج بوتان، ایران رادیاتور، لورچ و ایساتیس از نظر فیزیکی، اندازه لوله مویی و نوع اتصال (رزوه‌ای یا اورینگی) با یکدیگر تفاوت دارند. خرید یک قطعه غیراستاندارد منجر به عدم آب‌بندی صحیح و نشتی آبگرم زیر پکیج خواهد شد.

هنگام خرید، حتماً از اصالت قطعه اطمینان حاصل کنید. مانومترهای فابریک و شرکتی به دلیل استفاده از آلیاژ مس مرغوب در لوله بوردون، طول عمر بسیار بالاتری دارند و در برابر حرارت زیاد کلاهک تعدیل پکیج تغییر شکل نمی‌دهند. تهران سرویس آنلاین به عنوان نمایندگی مجاز، تمامی قطعات و مانومترهای اورجینال را همراه با گارانتی کتبی ارائه می‌دهد.

سرویس دوره‌ای پکیج هر ۶ ماه یک‌بار نقش حیاتی در پیشگیری از خرابی مانومتر و قطعات گران‌قیمت دیگر دارد. در سرویس سالانه اقدامات زیر انجام می‌شود تا فشارسنج دستگاه همیشه سالم بماند:
• بررسی فشار باد منبع انبساط: تنظیم دقیق باد مانع از بالا رفتن ضربه‌ای فشار و سوراخ شدن لوله بوردون مانومتر می‌شود.
• جرم‌گیری لوله‌ها و رسوب‌زدایی مبدل: تمیز کردن لوله مویی مانومتر از تجمع رسوبات آب سخت جلوگیری کرده و نمایش دقیق فشار را تضمین می‌کند.
• بررسی شیر اطمینان ۳ بار و شیر پرکن: تست سلامت این قطعات مانع نوسان‌های مخرب فشار می‌گردد.
